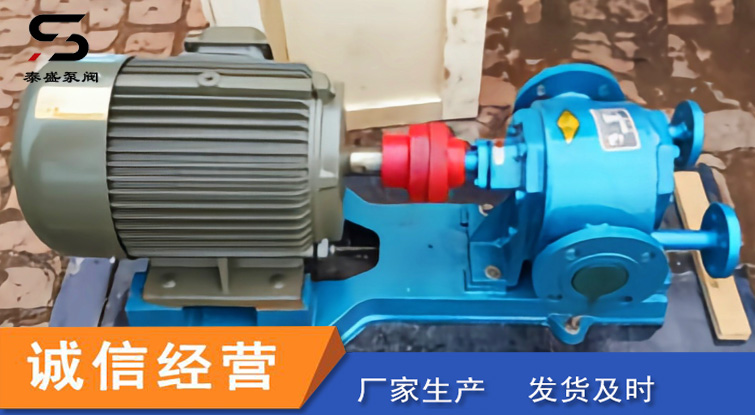

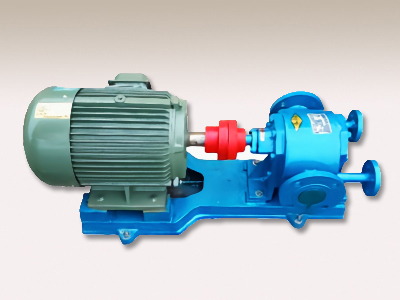

鑄鋼瀝青泵適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質，還適用于高寒地區室外安裝和工藝過程中介質需要保溫的場合。



鑄鋼瀝青泵按工作溫度分為三種：
一類泵體材質HT200，齒輪、軸、套等采用碳結鋼制造，適用溫度200°C以內；
二類泵體材質為碳結鋼45#，齒輪、軸、套等采用合金結構鋼制造，適用溫度300°C以內；
三類泵體材質為合金結構鋼，齒輪、軸、套等采用合金工具鋼制造，適用溫度400°C以內的無腐蝕性、不含固體顆粒的重油、瀝青等各類在常溫下有凝固的以及高寒地區室外安裝的工藝過程中保溫的場合。



鑄鋼瀝青泵安裝說明：
1、安裝泵的地點應足夠?qū)挸ǎ苑奖銠z修工作。
2、泵安裝的好壞，對泵的平穩運行和使用壽命有很重要的影響，所以安裝校正工作需要仔細地進行，不得草率行事。
3、泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少損失（如彎頭等）；泵在工作時，不高過其允許汽蝕余量。
4、吸入和排出管路應該有支架。泵不允許承受管路的負荷。



鑄鋼瀝青泵安裝順序：
1、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊校正用。
2、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
3、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心度。
4、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米；兩聯軸器平面的間隙應在2～4毫米，（小泵取小值）間隙要均勻，允差0.3毫米。
5、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。
6、在機組實際試運行2～3小時后，檢查，如無不良現象，則認為安裝合格。在試運過程中檢查軸承的溫度和振動情況。
7、松開地腳螺栓，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。



鑄鋼瀝青泵性能參數表：

瀝青泵型號	流量		工作壓力Mpa	吸入高度m	進出口徑mn	配套電機
	L/min	M3/h				功率kw	型號
WQCB2/0.6	33.3	2	0.6	3	∮25	1.5	Y2-95L-6
WQCB3/0.6	50	3	0.6	3	∮25	2.2	Y2-95L-4
WQCB4/0.6	66.6	4	0.6	3	∮40	2.2	Y2-112M-6
WQCB6/0.6	95	6	0.6	3	∮40	4	Y2-112M-4
WQCB8/0.6	133	8	0.6	3	∮50	（4）5.5	Y2-132M-6
WQCB12/0.6	200	12	0.6	3	∮50	7.5	Y2-132M-4
WQCB18/0.6	300	18	0.6	3	∮80	7.5	Y2-160M-6
WQCB29/0.6	483	29	0.6	3	∮80	11	Y2-160M-4
WQCB38/0.6	633	38	0.6	3	∮101	15	Y2-180L-6
WQCB58/0.6	960	58	0.6	3	∮95	18.5	Y2-180M-4
