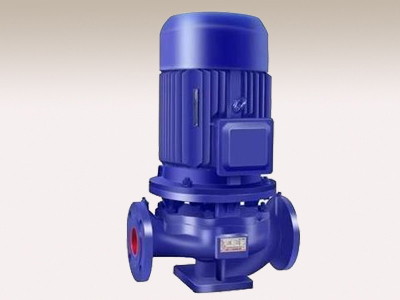

管道油泵系ISG型系列單級單吸管道離心泵擴展，是本單位科技人員聯合國內水泵_選用國內水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型離心泵基礎上派生出適用輸送油性介質的產品。該系列產品具有高節能、噪音低、性能可靠等優點。符合新我國機械部JB/T5305 8-93的標準要求。產品按IS02858標準設計制造.該系列產品全部采用我國標準防爆電機,其防爆等級為DIIBT4、防護等級IP54，葉輪采用高質黃銅鑄而成，9 3年通過我國機械工業部管道泵產品統檢合格。
管道油泵產品特點：
1、管道油泵系為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而_了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型_機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

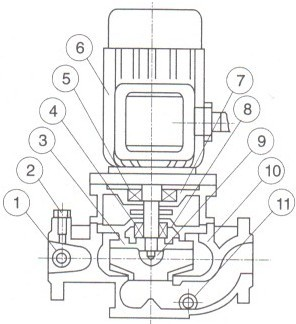

管道油泵結構圖：
1 | 取壓塞 | 管道油泵結構說明： 1．本結構適用于輸送不含固體顆粒的介質，溫度為-20℃-+120℃的油類 2.所輸送油類介質溫度T>120℃或含有微量顆粒時，可選 擇高溫結構或化工泵結構。 |
2 | 排氣閥 |
3 | 葉輪 |
4 | 機械密封 |
5 | 軸承 |
6 | 電機 |
7 | 聯體窿 |
8 | 擋水圈 |
9 | 葉輪螺母 |
10 | 泵體 |
11 | 放水閥 |
